V70N (vm. 2000-2004) takaluukun mallimerkkien paikka

Voisiko joku mitata omasta autosta takaluukun Volvo-tekstin ja V70-mallimerkin sijainnin. Esim. luukun reunasta ja takalasin alareunasta tjs.

auttaisko nämä




Merkki takana, uusinta
 Merkin sijoituspaikka

  Huom! Käytä kynää, joka ei jätä pysyviä jälkiä maalipintaan.
Volvo-merkki
Mittaa vaakaviiva 164 mm lasin/luukun reunan alapuolelle (M1)
Mittaa kohta (M3) 43,7 mm luukun reunasta
Poista suojakalvo (jätä kiinnityskalvo paikalleen)
Aseta merkin vasen yläkulma mitattuun paikkaan.

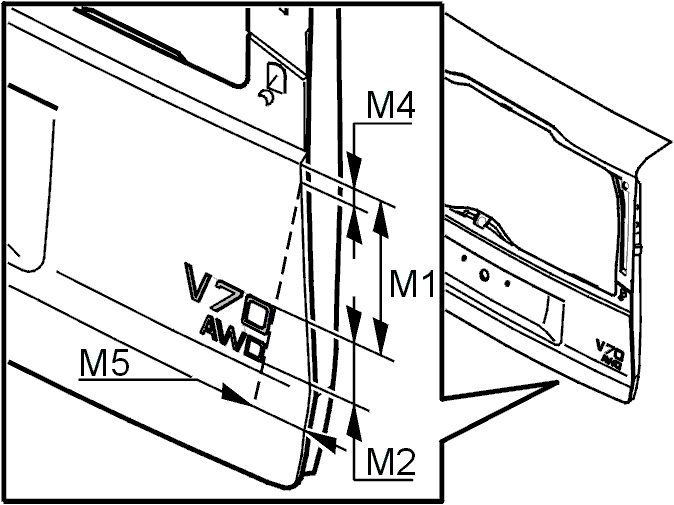

  Mallimerkki
Mittaa vaakaviiva 164 mm lasin/luukun reunan alapuolelle (M1)
Mittaa vaakaviiva (M2) 60 mm vaakaviivan M1 alapuolelle
Mittaa alauraa pitkin (M5) 61 mm luukun reunasta
Mittaa piste (M4) 20 mm alaspäin lasin/luukun reunasta. Pisteiden M4 ja M5 välinen viiva on kalteva. Tämä viiva määrittää mallimerkinnän kirjainten ja numeroiden kallistuman
Poista suojakalvo (jätä kiinnityskalvo paikalleen)
Sovita merkin takareuna kaltevaa viivaa vasten (M4, m5).

Kysymyksestä ja kuvista päätellen, merkit on ilmeisesti liimalla kiinni, joten voi halutessaan irrottaan ilman että konttiin jää reikiä?

Kysymyksestä ja kuvista päätellen, merkit on ilmeisesti liimalla kiinni, joten voi halutessaan irrottaan ilman että konttiin jää reikiä?

Kyllä, ne on sellaisella paksulla kaksipuoliteipillä kiinni. Sahaamalla vaikka siimalla sieltä välistä auringonpaisteessa saa merkit irti suhteellisen helposti. Sitten loput liimajäänteet kynnellä rappaamalla irti jotain pesuainetta apuna.

Tai sitten vetää ne pihdeillä irti / jos on vahvat näpit, voi alle laittaa talttapään ja nostaa sillä irti. Mut älkää missään nimessä osuko noilla kaluilla maalipintaan. Edes pintaa vasten ei pidä kääntää, vaikka olisi joku "palikka" välissä.

Jos siimaa ei ole lähettyvillä niin ohkanen hammaslanka ajaa saman asian (ja varmaan karhunlankakin?) ja loput liimat raaputtamalla, pesten tai vahalla hinkaten.

Aika helposti lähti merkit irti tällä kelillä ihan sorminkin. Liimat lähti bensalla helposti pois.
Yllättävän paljon niiden merkkien ympärillä oli pinttynyttä p*skaa, mutta nyt taas luukku kiiltää kauttaaltaan.

Jos joku etsii merkkejä eBayssä niitä myy ainakin: www.opelise.com

Olisiko kellään vastaavia mittoja V60 mye12 drivE merkille?

kiitos
