Volvo 740 b230k alipaineletkujen paikat

Olisko kellään kuvia tai tietoa heittää mihin noi värilliset kaasarin alipaineletkut kuuluu, koittanu ettiä vähä kaikkialta mut mistään ei tahdo löytyä omaan päähän järkevää kuvaa, kaasarina pierburg 2b7

auttasko tuo https://www.volvoforums.org.uk/showthread.php?p=2489084

Totaki tullu tuijotettua mut taitaa olla egrlle vaan tuo

linkissä oli myös tuo kuva, eikös tuossa ole kaasari. letkut.

toki kyllähän tuostaki jää muutaman letkun loppupää arvailun varaan...

Joo tosiaa tosta puuttuu muutama niihi tarvis oikeestaa neuvot vaikka jos jollaki on 230k joka vois neuvoa

tuossa pitäs olla kaikki

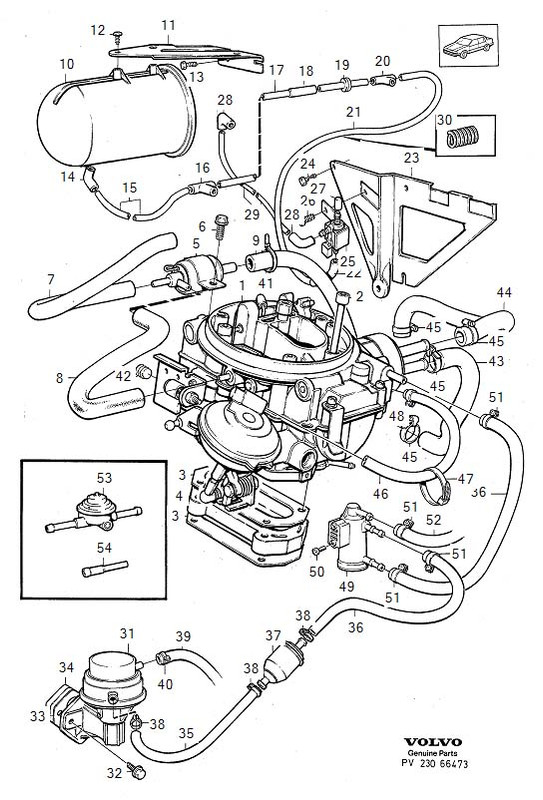

On the diagram:-

   1 Carburettor
    2 Secondary throttle diaphragm
    3 Fuel cut-off valve
    4 Choke pull-down diaphragm
    5 Vacuum reservoir
    6 Idle advance valve
    7 Non-return valve
    8 EGR valve (if applicable)
    9 Pipe leading to ECU.
    10 Switchover valve
    11 EGR amplifier (if applicable)
    12 Switchover valve
    13 Thermal valve
    14 Air plenum

Colour coding for hoses:-
A - White
B - Brown
C - Red
D - Green
E - Lilac
F - Yellow
G - Grey
H - Blue
J - Orange

Vai jääkö vieläkin joku uupumaan?
(kuva ja teksti aiemasta linkistä)

Tiedäks mikä tohp letkun a viereisee nippaa tulee

Tiedäks mikä tohp letkun a viereisee nippaa tulee

Aika monta letkua A lla merkitynä tuossa viimesimmässä kuvassa joten pieni tarkennus voisi olla paikallaan, mutta oletan että tarkoitat tuota nippaa johon eculta tuleva (9) letku menee imusarjaan ja  josta lähtee samasta nipasta haarana thermal valvelle?

Enkä siis ole itse nähny koko laitosta kunhan joutessani kattelen näitä kuvia ja googlailen...
Joku osaisi varmaan fiksumminkin ohjeistaa...

Aika monta letkua A lla merkitynä tuossa viimesimmässä kuvassa joten pieni tarkennus voisi olla paikallaan, mutta oletan että tarkoitat tuota nippaa johon eculta tuleva (9) letku menee imusarjaan ja  josta lähtee samasta nipasta haarana thermal valvelle?

Enkä siis ole itse nähny koko laitosta kunhan joutessani kattelen näitä kuvia ja googlailen...
Joku osaisi varmaan fiksumminkin ohjeistaa...

eiku siis tossa yksitieventtiilin ja onko toi nyt toisen kurkun avaus alipainekalvohässäkälle välis on nippa kaasaris mut eioo missää kuvassa, ja joo joku jolla ois hyvä kuva autossa paikallaan noista letkuista auttais ja vielä joku kuva ja selitykset nipoille?.
